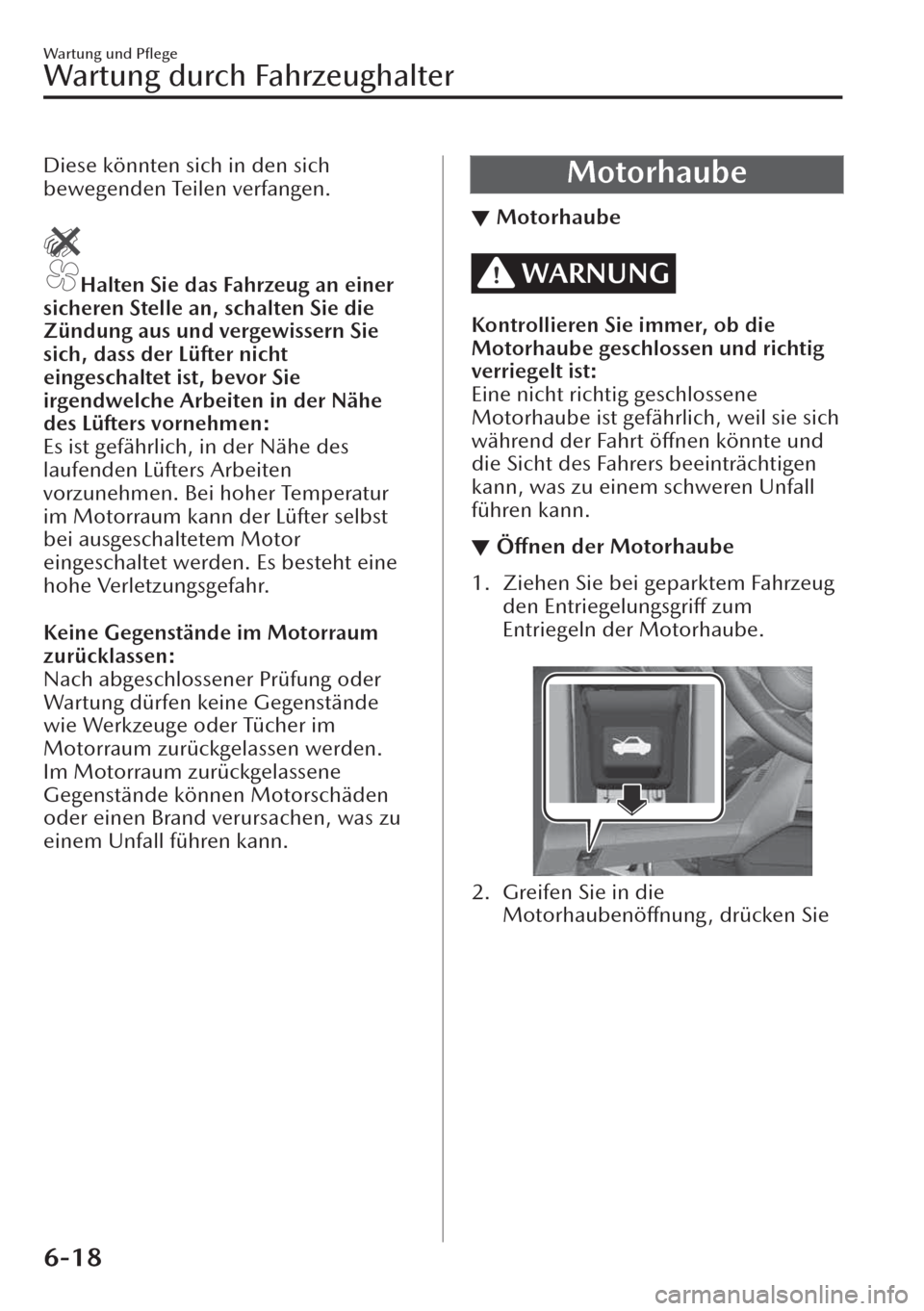

MAZDA MODEL CX-30 2019  Betriebsanleitung (in German)

Diese könnten sich in den sich
bewegenden Teilen verfangen.
Halten Sie das Fahrzeug an einer
sicheren Stelle an, schalten Sie die
Zündung aus und vergewissern Sie
sich, dass der Lüfter nicht
eingeschaltet ist, bevor Sie
irgendwelche Arbeiten in der Nähe
des Lüfters vornehmen:
Es ist gefährlich, in der Nähe des
laufenden Lüfters Arbeiten
vorzunehmen. Bei hoher Temperatur
im Motorraum kann der Lüfter selbst
bei ausgeschaltetem Motor
eingeschaltet werden. Es besteht eine
hohe Verletzungsgefahr.
Keine Gegenstände im Motorraum
zurücklassen:
Nach abgeschlossener Prüfung oder
Wartung dürfen keine Gegenstände
wie Werkzeuge oder Tücher im
Motorraum zurückgelassen werden.
Im Motorraum zurückgelassene
Gegenstände können Motorschäden
oder einen Brand verursachen, was zu
einem Unfall führen kann.
Motorhaube
▼Motorhaube
WARNUNG
Kontrollieren Sie immer, ob die
Motorhaube geschlossen und richtig
verriegelt ist:
Eine nicht richtig geschlossene
Motorhaube ist gefährlich, weil sie sich
während der Fahrt öffnen könnte und
die Sicht des Fahrers beeinträchtigen
kann, was zu einem schweren Unfall
führen kann.
▼Öffnen der Motorhaube
1. Ziehen Sie bei geparktem Fahrzeug
den Entriegelungsgriff zum
Entriegeln der Motorhaube.

2. Greifen Sie in die
Motorhaubenöffnung, drücken Sie
Wartung und Pflege
Wartung durch Fahrzeughalter
6-18

den Verriegelungshebel nach links
und heben Sie die Motorhaube an.


3. Halten Sie die Stützstange an der
Umhüllung und bringen Sie sie an
der mit dem Pfeil bezeichneten
Stelle an, um die Motorhaube
abzustützen.

1. Auflage
2. Stützstange
▼Schließen der Motorhaube
VORSICHT
>&
SKYACTIV-X 2.0)
Schließen Sie die Motorhaube nicht,
wenn die Motorabdeckung offen ist.
Die Motorabdeckung könnte
herunterfallen und Verletzungen
verursachen.
Das Öffnen/Schließen der
Motorabdeckung ist in der “Übersicht
Motorraum” 6-20 beschrieben.
1. Kontrollieren Sie im Motorraum, ob
alle Verschlussdeckel angebracht
sind und ob alle Gegenstände (z.B.
Werkzeuge, Ölbehälter usw.) aus
dem Motorraum entfernt wurden.
2. Heben Sie die Motorhaube an,
ergreifen Sie die Stützstange an der
Umhüllung und sichern Sie die
Stützstange in der Klammer.
Kontrollieren Sie vor dem
Schließen, ob die Stützstange
richtig in der Klammer gesichert ist.

1. Klammer

3. Senken Sie die Motorhaube
sorgfältig auf bis ca. 20 cm über der
geschlossenen Position und lassen
Sie sie herunterfallen.
VORSICHT
Drücken Sie beim Schließen nicht mit
Ihrem Körpergewicht auf die
Motorhaube. Die Motorhaube kann
sonst beschädigt werden.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-19

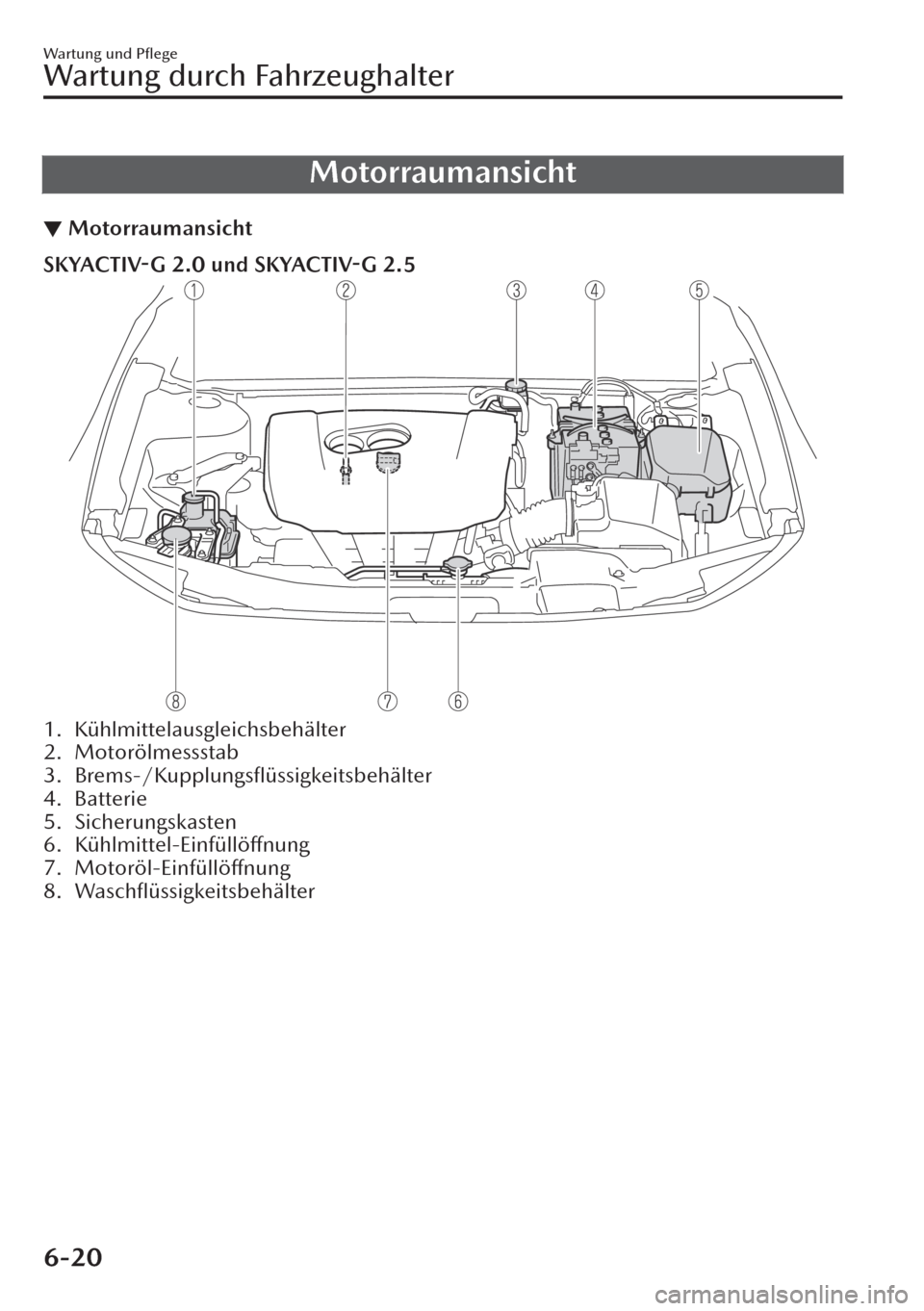

Motorraumansicht
▼Motorraumansicht
SKYACTIV-G 2.0 und SKYACTIV-G 2.5
1. Kühlmittelausgleichsbehälter
2. Motorölmessstab
3. Brems-/Kupplungsflüssigkeitsbehälter
4. Batterie
5. Sicherungskasten
6. Kühlmittel-Einfüllöffnung
7. Motoröl-Einfüllöffnung
8. Waschflüssigkeitsbehälter
Wartung und Pflege
Wartung durch Fahrzeughalter
6-20

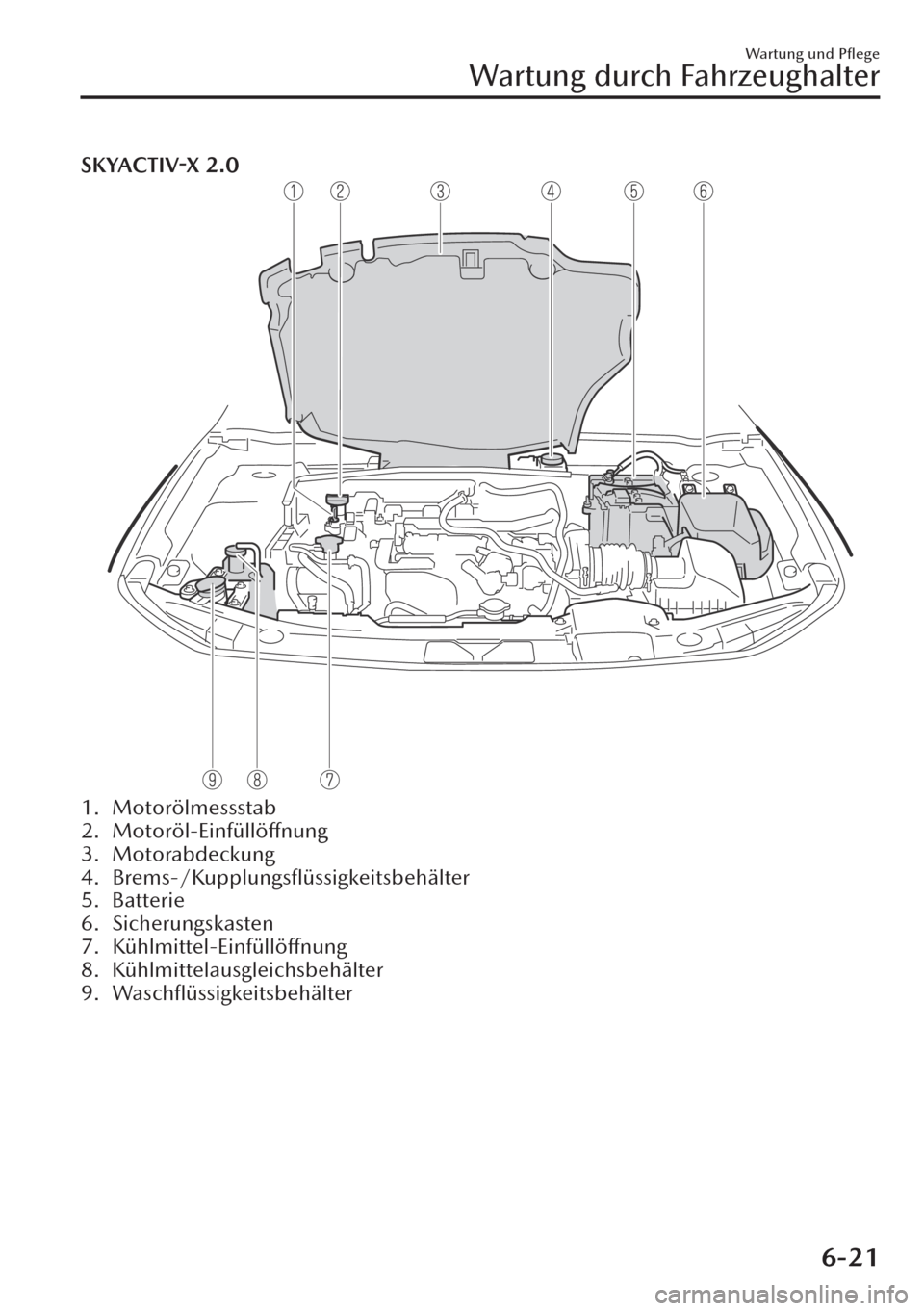

SKYACTIV-X 2.0
1. Motorölmessstab
2. Motoröl-Einfüllöffnung
3. Motorabdeckung
4. Brems-/Kupplungsflüssigkeitsbehälter
5. Batterie
6. Sicherungskasten
7. Kühlmittel-Einfüllöffnung
8. Kühlmittelausgleichsbehälter
9. Waschflüssigkeitsbehälter
Wartung und Pflege
Wartung durch Fahrzeughalter
6-21

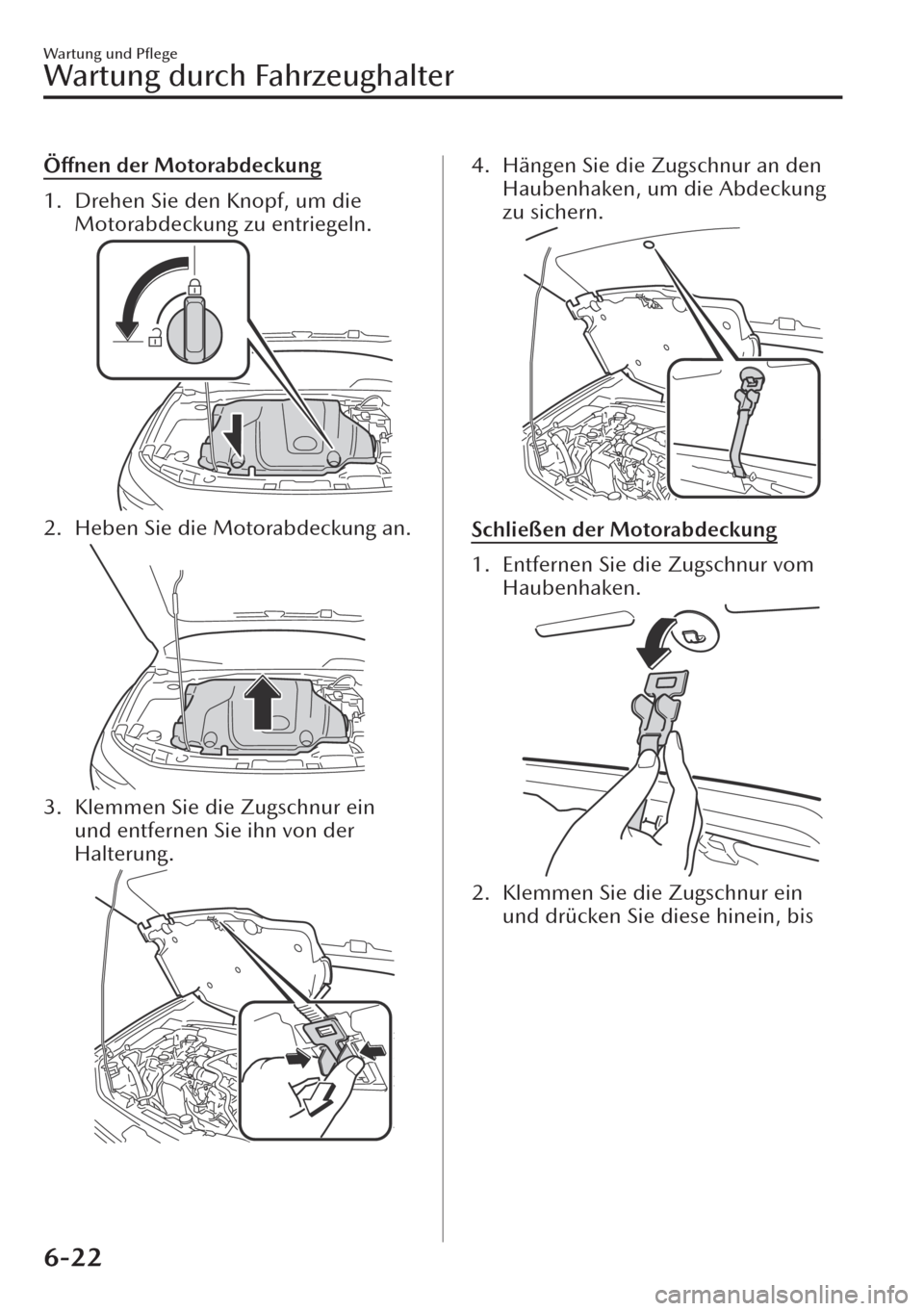

Öffnen der Motorabdeckung
1. Drehen Sie den Knopf, um die
Motorabdeckung zu entriegeln.
2. Heben Sie die Motorabdeckung an.
3. Klemmen Sie die Zugschnur ein
und entfernen Sie ihn von der
Halterung.
4. Hängen Sie die Zugschnur an den
Haubenhaken, um die Abdeckung
zu sichern.
Schließen der Motorabdeckung
1. Entfernen Sie die Zugschnur vom
Haubenhaken.
2. Klemmen Sie die Zugschnur ein
und drücken Sie diese hinein, bis
Wartung und Pflege
Wartung durch Fahrzeughalter
6-22

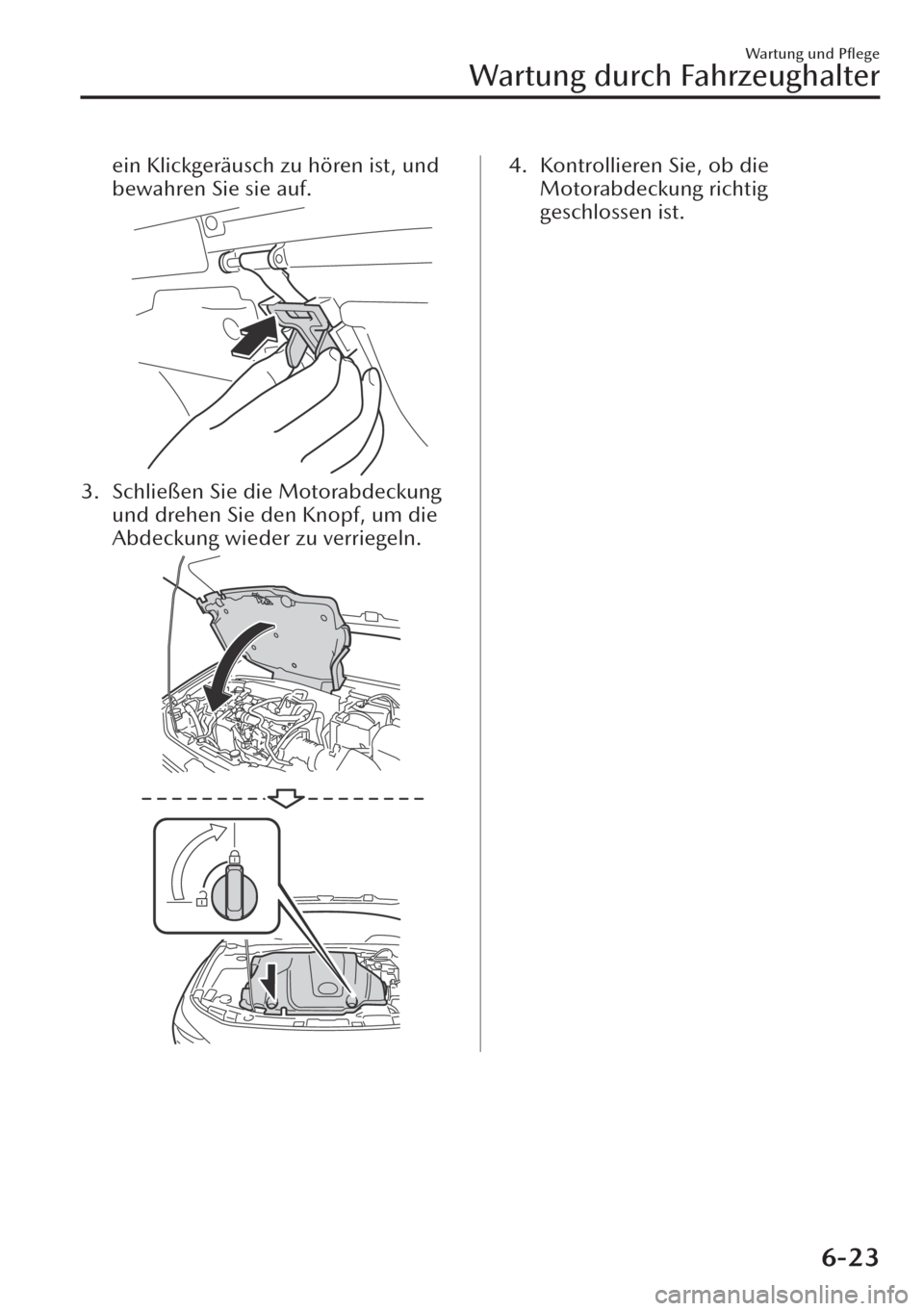

ein Klickgeräusch zu hören ist, und
bewahren Sie sie auf.
3. Schließen Sie die Motorabdeckung
und drehen Sie den Knopf, um die
Abdeckung wieder zu verriegeln.
4. Kontrollieren Sie, ob die
Motorabdeckung richtig
geschlossen ist.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-23

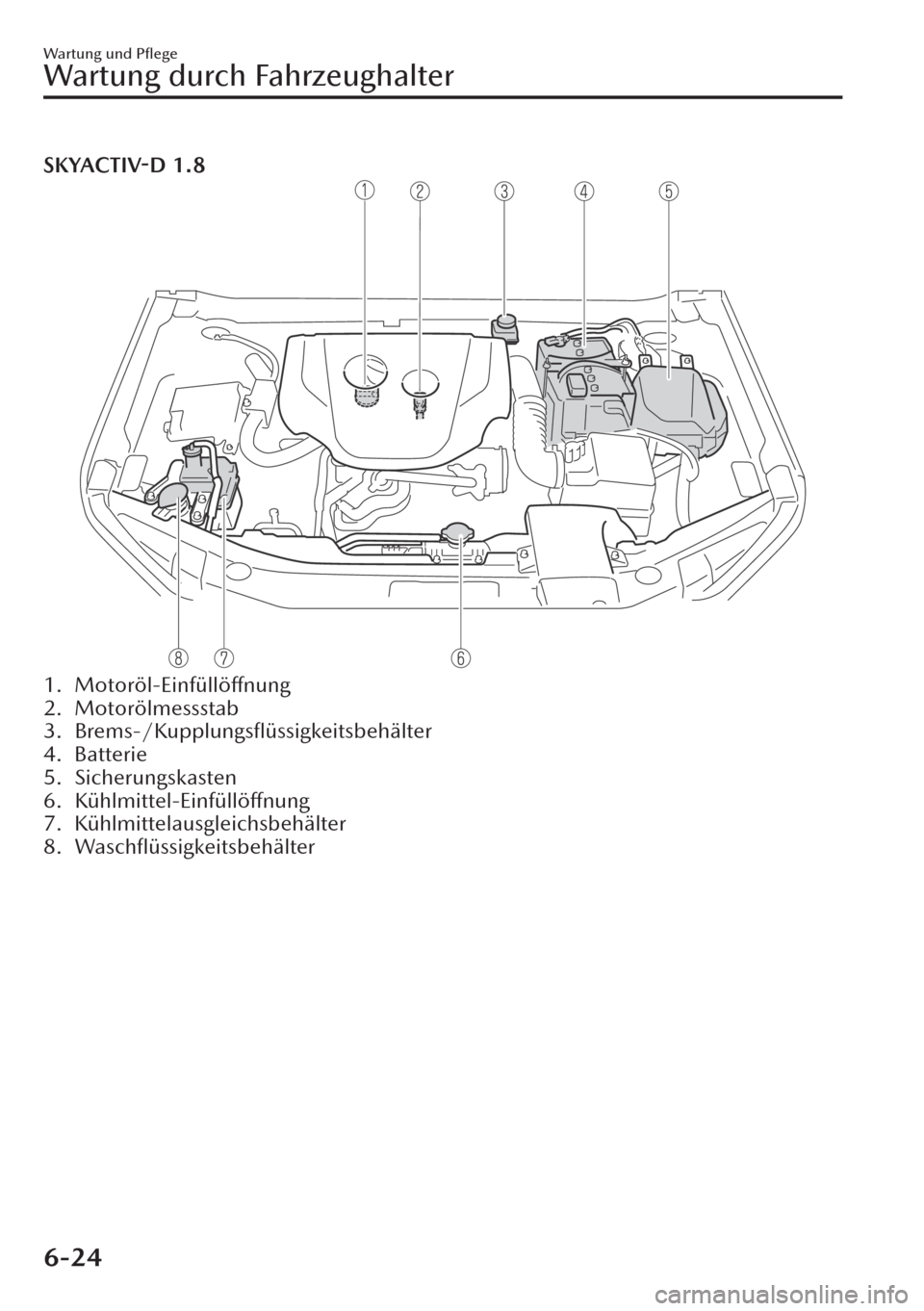

SKYACTIV-D 1.8
1. Motoröl-Einfüllöffnung
2. Motorölmessstab
3. Brems-/Kupplungsflüssigkeitsbehälter
4. Batterie
5. Sicherungskasten
6. Kühlmittel-Einfüllöffnung
7. Kühlmittelausgleichsbehälter
8. Waschflüssigkeitsbehälter
Wartung und Pflege
Wartung durch Fahrzeughalter
6-24

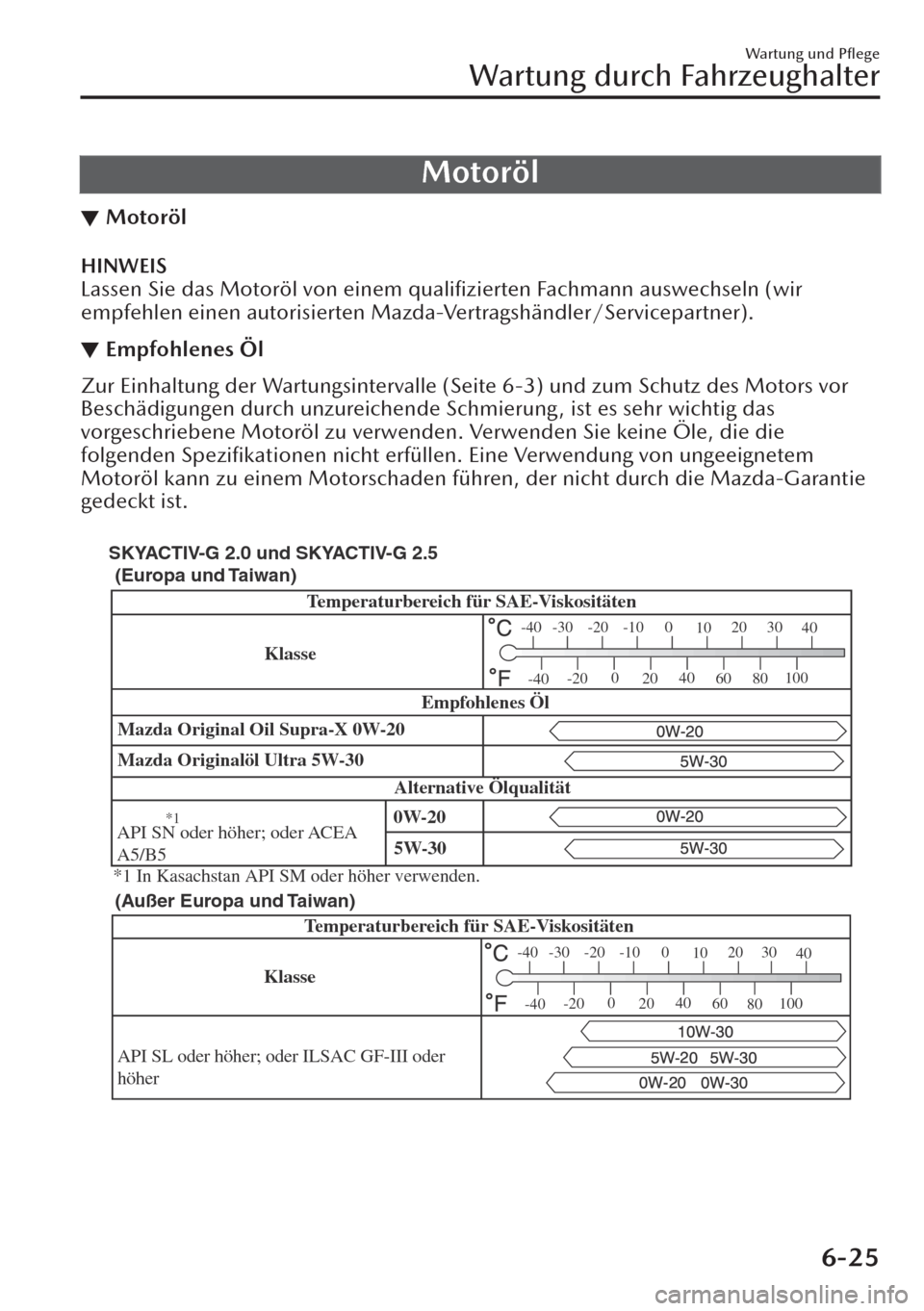

Motoröl
▼Motoröl
HINWEIS
Lassen Sie das Motoröl von einem qualifizierten Fachmann auswechseln (wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner).
▼Empfohlenes Öl
Zur Einhaltung der Wartungsintervalle (Seite 6-3) und zum Schutz des Motors vor
Beschädigungen durch unzureichende Schmierung, ist es sehr wichtig das
vorgeschriebene Motoröl zu verwenden. Verwenden Sie keine Öle, die die
folgenden Spezifikationen nicht erfüllen. Eine Verwendung von ungeeignetem
Motoröl kann zu einem Motorschaden führen, der nicht durch die Mazda-Garantie
gedeckt ist.

Mazda Originalöl Ultra 5W-30 Mazda Original Oil Supra-X 0W-20
Temperaturbereich für SAE-Viskositäten
Alternative ÖlqualitätEmpfohlenes Öl
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
30
40
80100
-40
-40
Klasse
*1 In Kasachstan API SM oder höher verwenden.
SKYACTIV-G 2.0 und SKYACTIV-G 2.5
API SN oder höher; oder ACEA
A5/B5
(Außer Europa und Taiwan) (Europa und Taiwan)
KlasseTemperaturbereich für SAE-Viskositäten
API SL oder höher; oder ILSAC GF-III oder
höher
-30 -20 -10 0
1020
-200
2040
60
-40
-40
5W-30 0W-20
*1
Wartung und Pflege
Wartung durch Fahrzeughalter
6-25

Temperaturbereich für SAE-Viskositäten
API SN oder höherMazda Original Oil Supra-X 0W-20
Alternative ÖlqualitätEmpfohlenes Öl
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
Klasse

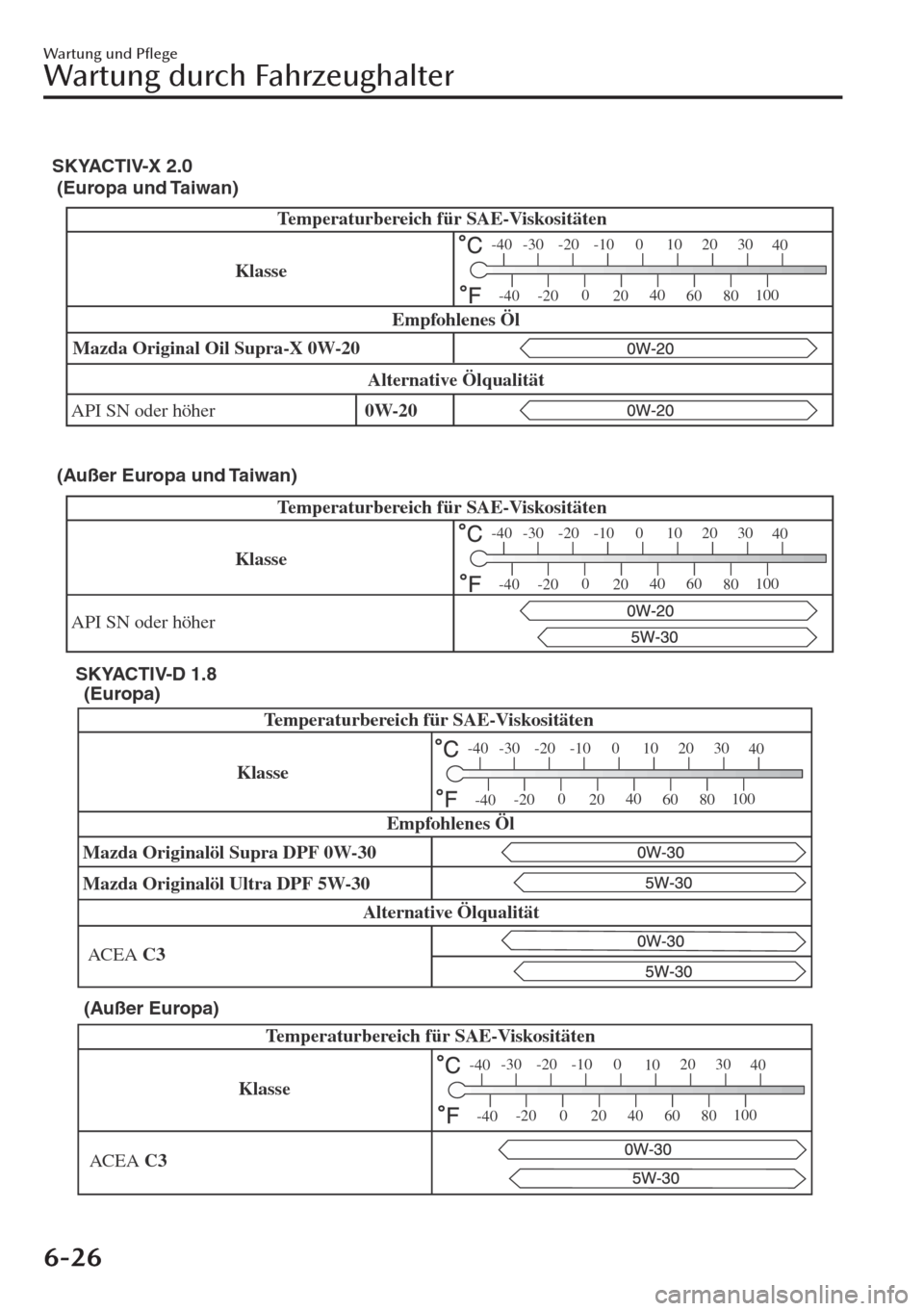

SKYACTIV-X 2.0
0W-20
(Europa und Taiwan)
Temperaturbereich für SAE-Viskositäten
API SN oder höher
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
Klasse
(Außer Europa und Taiwan)
(Außer Europa)
KlasseTemperaturbereich für SAE-Viskositäten
ACEA C3
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
SKYACTIV-D 1.8
Mazda Originalöl Ultra DPF 5W-30 Mazda Originalöl Supra DPF 0W-30Empfohlenes Öl
Alternative Ölqualität
(Europa)
KlasseTemperaturbereich für SAE-Viskositäten
ACEA C3
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
(Außer Europa)
Wartung und Pflege
Wartung durch Fahrzeughalter
6-26

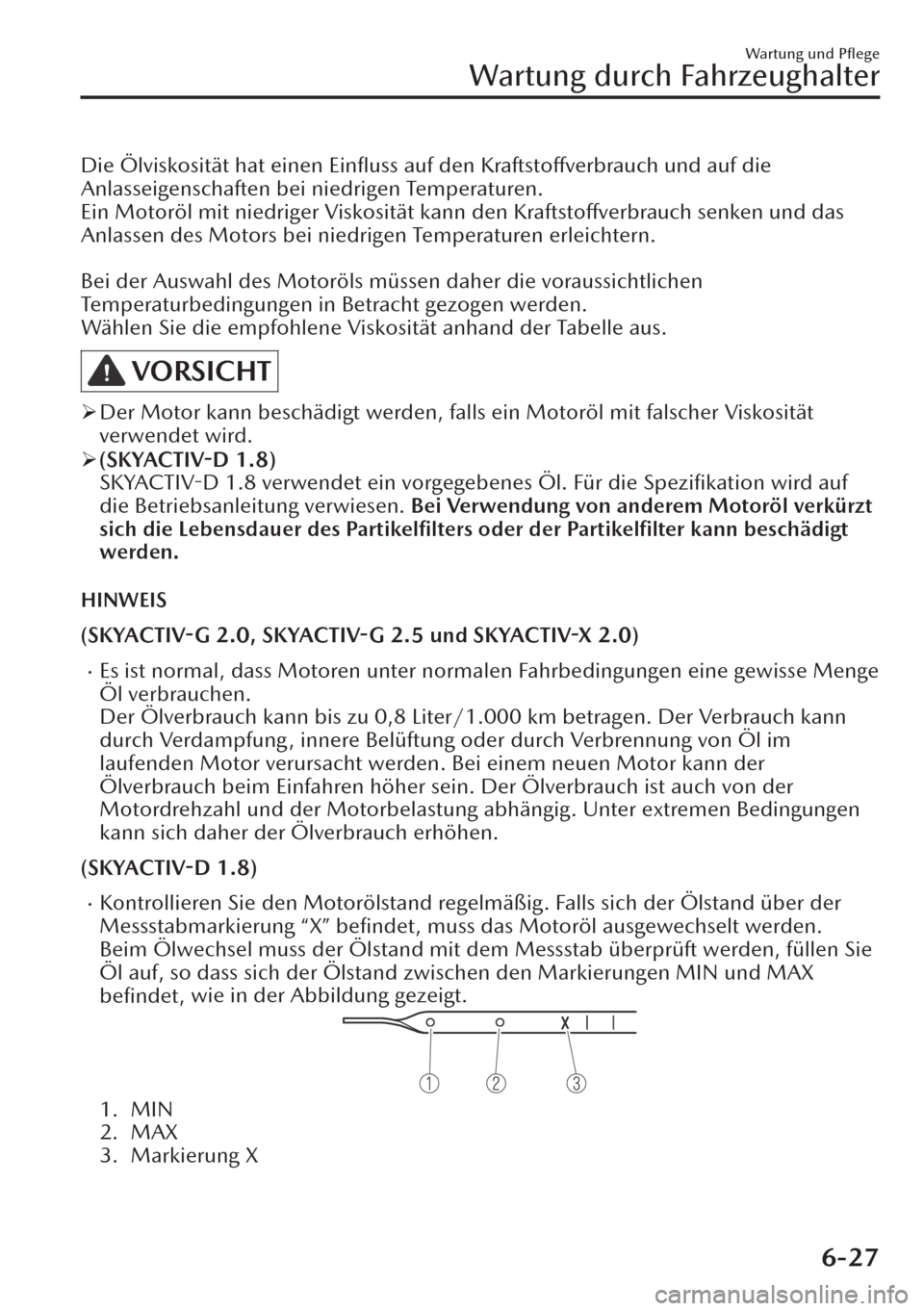

Die Ölviskosität hat einen Einfluss auf den Kraftstoffverbrauch und auf die
Anlasseigenschaften bei niedrigen Temperaturen.
Ein Motoröl mit niedriger Viskosität kann den Kraftstoffverbrauch senken und das
Anlassen des Motors bei niedrigen Temperaturen erleichtern.

Bei der Auswahl des Motoröls müssen daher die voraussichtlichen
Temperaturbedingungen in Betracht gezogen werden.
Wählen Sie die empfohlene Viskosität anhand der Tabelle aus.
VORSICHT
¾Der Motor kann beschädigt werden, falls ein Motoröl mit falscher Viskosität
verwendet wird.
¾(SKYACTIV-D 1.8)
SKYACTIV-D 1.8 verwendet ein vorgegebenes Öl. Für die Spezifikation wird auf
die Betriebsanleitung verwiesen. Bei Verwendung von anderem Motoröl verkürzt
sich die Lebensdauer des Partikelfilters oder der Partikelfilter kann beschädigt
werden.
HINWEIS
(SKYACTIV-G 2.0,
SKYACTIV-G 2.5 und
SKYACTIV-X 2.0)
xEs ist normal, dass Motoren unter normalen Fahrbedingungen eine gewisse Menge
Öl verbrauchen.
Der Ölverbrauch kann bis zu 0,8 Liter/1.000 km betragen. Der Verbrauch kann
durch Verdampfung , innere Belüftung oder durch Verbrennung von Öl im
laufenden Motor verursacht werden. Bei einem neuen Motor kann der
Ölverbrauch beim Einfahren höher sein. Der Ölverbrauch ist auch von der
Motordrehzahl und der Motorbelastung abhängig. Unter extremen Bedingungen
kann sich daher der Ölverbrauch erhöhen.
(SKYACTIV-D 1.8)
xKontrollieren Sie den Motorölstand regelmäßig. Falls sich der Ölstand über der
Messstabmarkierung “X” befindet, muss das Motoröl ausgewechselt werden.
Beim Ölwechsel muss der Ölstand mit dem Messstab überprüft werden, füllen Sie
Öl auf, so dass sich der Ölstand zwischen den Markierungen MIN und MAX
befindet, wie in der Abbildung gezeigt.
1. MIN
2. MAX
3. Markierung X
